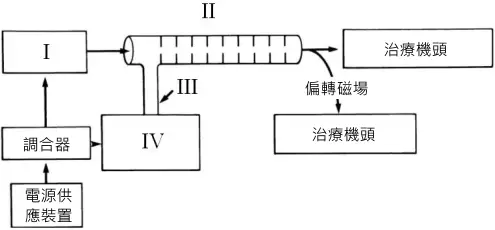

下圖為典型的直線加速器重要構件組成方塊圖，假設其中未標明的構件分別有磁控管（ magnetron ）、微波導引裝置（ microwave guide system ）、加速管（ accelerator tube ）及電子槍（ electron gun ），則下列有關圖中Ⅰ, Ⅱ, Ⅲ, Ⅳ部分及其所代表構件的配對中，何者正確？

本題觀念：

直線加速器（linear accelerator, linac）是放射治療的核心設備，由多個子系統組成，各自負責不同功能。了解各構件在方塊圖中的位置與訊號流向，是醫事放射師必備知識。

影像分析：

圖中為直線加速器方塊圖，訊號與粒子流向由左至右。可辨識以下結構：

• I（左側方塊）：位於流程起點，有箭頭向右輸出至加速管 II，是注入電子的起始端
• II（上方長條形、有等距隔板格紋的結構）：橫跨圖上方，連接 I 至治療機頭，形態為多腔波導結構，為電子加速的主要路徑
• III（從 II 下方分支向下的連接線）：連接加速管 II 至下方 IV，為微波能量傳輸路徑
• IV（下方方塊）：連接到調合器（circulator）與電源供應裝置，為接受電源後產生微波的裝置
• 調合器：防止反射微波回到磁控管
• 偏轉磁場：在治療機頭前方，將電子束偏轉至適當方向

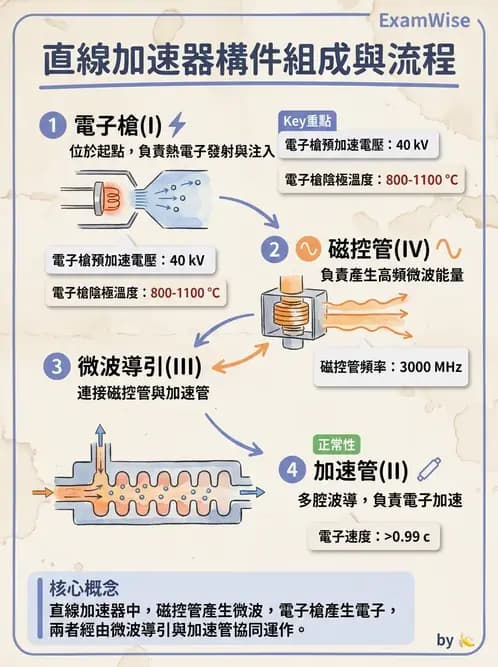

依照功能定位：I = 電子槍、II = 加速管、III = 微波導引裝置、IV = 磁控管。

選項分析

(A) Ⅰ：電子槍 電子槍（electron gun）位於加速系統的起始端，內有熱陰極燈絲，藉由熱電子發射（thermionic emission）產生電子，並以低能量電場（約 40 kV）做初步加速後注入加速管。圖中 I 正是位於整個流程
