106年:放射診斷(2)
下圖為上腹部超音波影像,箭號所指之低回音構造為何?
Ainferior vena cava
Bsuperior mesenteric artery
Csuperior mesenteric vein
Dsplenic vein
詳細解析
本題觀念:

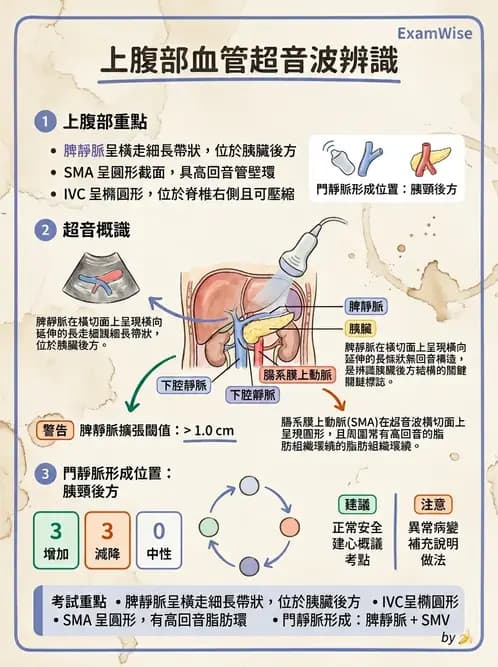

上腹部超音波血管解剖辨識,重點在於區分脾靜脈(splenic vein)、腸系膜上動脈(superior mesenteric artery, SMA)、腸系膜上靜脈(superior mesenteric vein, SMV)及下腔靜脈(inferior vena cava, IVC)等主要血管構造。
影像分析:
本題超音波為上腹部橫切面(transverse)掃描影像,可見多條無回音(anechoic)管狀血管構造。白色箭號指向影像左上方一條呈橫向走行的細長無回音管狀構造,其長軸方向與探頭掃描方向近乎平行,走行位置位於胰臟體部後方。
影像中可辨識以下結構:
- 中央圓形無回音結構:主動脈(aorta)及 IVC,位於中線,呈圓形或橢圓形斷面
- 主動脈前方圓形無回音結構:SMA,圓形斷面,管壁較厚(高回音壁環)
- 箭號所指橫走管狀無回音構造:脾靜脈,緊鄰並走行於胰臟體部後方,由脾門向右延伸匯入門脈,在橫切面上呈細長帶狀
脾靜脈的辨識關鍵:其走向幾乎是水平橫跨上腹部,在超音波橫切面上呈現長條形無回音帶,而非圓形截面,此點有別於 SMA(圓形截面)及 IVC(較大的橢圓形截面)。
選項分析
(A) inferior vena cava(下腔靜脈) IVC 位於脊椎右側,在超音波橫切面呈較大的橢圓形
...(解析預覽)...
