使用一平 ŽJX光柵（parallel grid ），柵高（ height of the grid strip ）為2.4 mm 且鉛條間寬（ grid strip interspace width ）為300 µm，已知 SID （source-to-image receptor distance ）為120 cm ，則影像接受器中央軸到截止距離（ distance to cutoff ）為多少 cm ？

本題觀念：

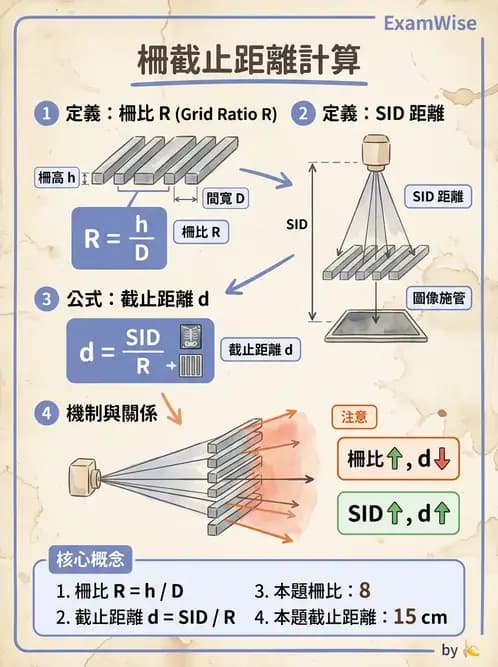

平行柵（parallel grid）的截止距離（distance to cutoff）計算，核心在於柵比（grid ratio）與 SID 的關係。

選項分析

首先計算柵比（grid ratio）：

$R = \frac{h}{D} = \frac{2.4 \text{ mm}}{0.3 \text{ mm}} = 8$

平行柵的截止距離公式為：

$d = \frac{\text{SID}}{R}$

其中 $d$ 為影像接受器中央軸到截止距離、SID 為源至影像接受器距離、$R$ 為柵比。

$d = \frac{120 \text{ cm}}{8} = 15 \text{ cm}$

(A) 5 cm：$\frac{120}{8} = 15 \neq 5$，計算錯誤。

(B) 10 cm：不符合計算結果。

(C) 15 cm：正確。$d = \frac{120}{8} = 15$ cm。

(D) 20 cm：不符合計算結果。

答案解析

平行柵的鉛條彼此平行，設計焦距為無限遠。當實際使用時，由於 X 光束從焦點呈放射狀發散，從中央軸越往外側，光束入射角度與鉛條偏差越大，超過某個距離後即會被鉛條遮擋，形成截止效應（grid cutoff）。

截止距離公式推導：

• 柵高（h）= 2
